PLC 控制

当用户需要通过 PLC 控制模板切换信号时，需要使用外置操作板。如不需要外置操作板，请直接查看 PC 控制。

操作板介绍

信号切换小板分为键入信号和传输信号两部分。

由两组 10 个绿色连接器拼成的连接器组构成，负责转换给定的键入信息。该模块需要另外供电，一般选择右侧（即板子边缘）的正负极进行供电。

成功供电后，可使用导线测试：一端连地，另一端连接想要的文件号即可传入信号。

⚠️ 切记：另一端不可连接到电，会导致电路短路！

传输信号部分在不同于连接器组的另一侧，不需要另外供电，由主板进行供电。通过五根导线与主板连接，线序相同。主板串口处写有"串口"一词的针对应信号切换板上有直角 「 的针脚，同为地线，以此确定方向。

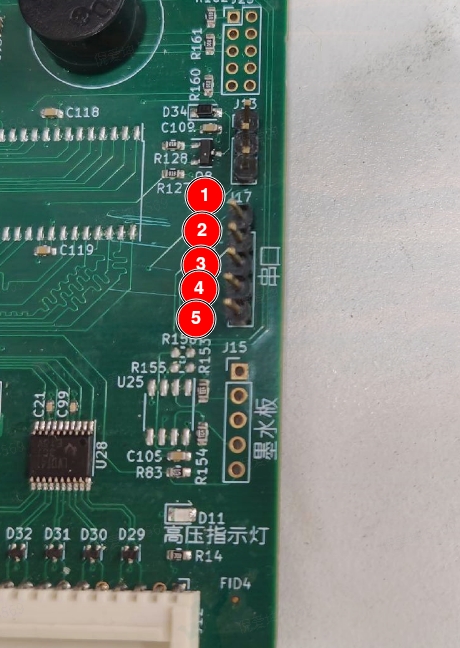

V2301 图解1

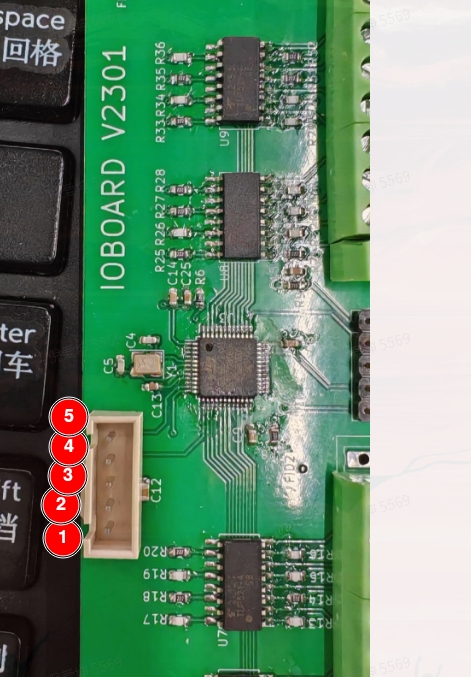

V2301 图解2

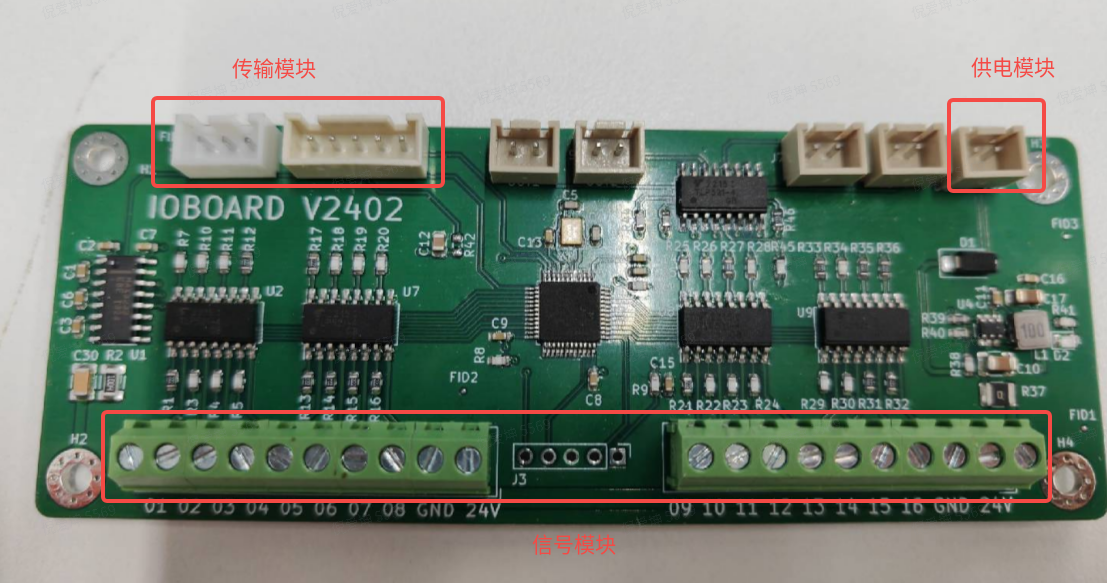

传输模块分为两种，负责兼容不同类型的主板，主要区别在于主板能否给传输模块供电： V2402 图解

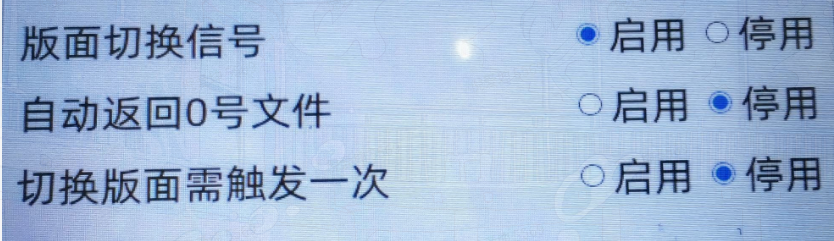

切换逻辑图

版面切换信号负责使能切换功能，在切换无响应时可以重新启用或重启软件。

主要由 自动返回 0 号文件 和 切换版面需触发一次 两种设定组合形成不同使用方法。切换前提是存储了相应序号的文件，如果没有相应文件，切换不起作用。

键入一个新的文件号时即进行切换，无论是打印状态还是编辑状态，在新的文件号键入或人为更改前不会改变。

按键需要长触发。长按情况下版面切换成当前长按的文件号，松手断开触发后返回设定好的 0 号文件。需提前创建好 0 号文件。

打印状态下切换版面时，上一个版面至少需要触发一次才能切换成新的版面，再次更换同样需要触发过才能切换。

按键不需长触发。打印状态下，以 0 号文件作为一直需要打印的文件；按下新的文件号后，当前版面更换为该文件，成功打印一次后自动返回 0 号文件继续打印。

旧主板的中断引脚没有上拉，悬空会频繁触发中断。该功能需要使用打开了中断触发的新核心板。
