网口通讯

硬件准备

  • 网线
  • 路由器（根据客户需求选择）
  • 底板与 PC 联网或直连

网络配置

在开发板的 设置 → 硬件设置 中配置通讯方式为网口：

  • 联网模式：主板连接具备 IP 分配功能的路由器时，可通过 自动获取 IP 配置参数
  • 直连模式：主板与 PC 直连时，需要手动设置 IP 地址

网络参数配置后需要重启生效。

数据交互示例

  1. 在开发板上配置网络参数并重启，加载启用对应的 Lua 脚本

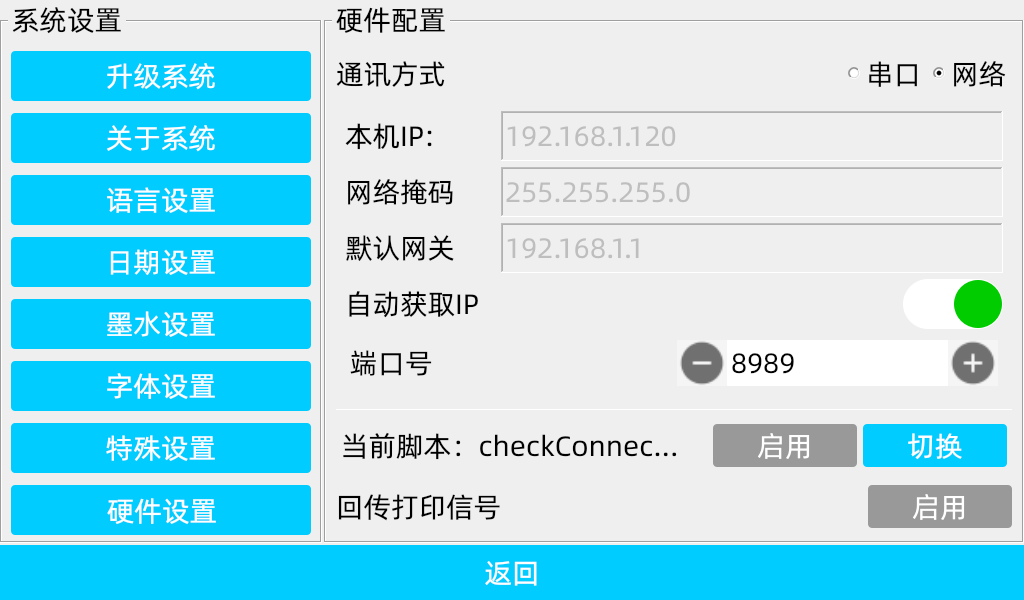

网络配置

  1. 下载支持网口传输数据的软件（如 Linux 平台下的 Bittly）

网口软件配置

  1. 依次设置网口协议、开发板 IP 地址、通讯端口号
  2. 输入以 \r\n 结尾的数据帧并发送，已插入对应寄存器的画布对象随之改变

连接方式

方式说明
通过路由器联网开发板自动获取 IP，PC 与开发板在同一网段即可通讯
网线直连手动为开发板和 PC 配置同一网段 IP

注意事项

  • 网络参数修改后必须重启开发板
  • 通讯端口号需与开发板配置一致
  • 数据帧必须以 \r\n 结尾
